Радиационный контроль — один из наиболее эффективных методов неразрушающего контроля направленный на оценку качества внутренней структуры сварных соединений и материалов. Согласно ряда отраслевых нормативных документов, проведение радиационного контроля является обязательной процедурой. Без выполнения радиационного контроля зачастую нельзя вынести на 100% достоверное заключение о годности или негодности сварного соединения и (или) основного материала.
При проведении радиационного контроля выявляются такие внутренние дефекты как: поры, раковины, пористости, шлаковые и вольфрамовых включения, макротрещины, непровары, рыхлоты и микро-рыхлоты, разностенности, смещения кромок, неправильные подрезы, прочие несоответствия внутренних контуров и взаимного расположения деталей указанным в чертежах параметрам, скрытые неплотности между сваренными деталями. Радиационный контроль не выявляет закаты, расслоения, волосовины, плены, слипания и тому подобные дефекты. С одной стороны, это недостаток рентгена, с другой – идеальных видов неразрушающего контроля не бывает, поэтому в ряде случаев, радиационный контроль дополняют ультразвуковым контролем, позволяющим в полной мере выявлять дефекты не выявляемые при радиографическом контроле.
В случае выявления мест брака и иных дефектов, сотрудники Лаборатории неразрушающего контроля ООО «Сканер» выполняют разметку выявленных дефектных мест на объекте контроля, что позволяет визуализировать расположение дефектов и оперативно принять решение о способах, методах и целесообразности их устранения. ФОТО БРАК РК

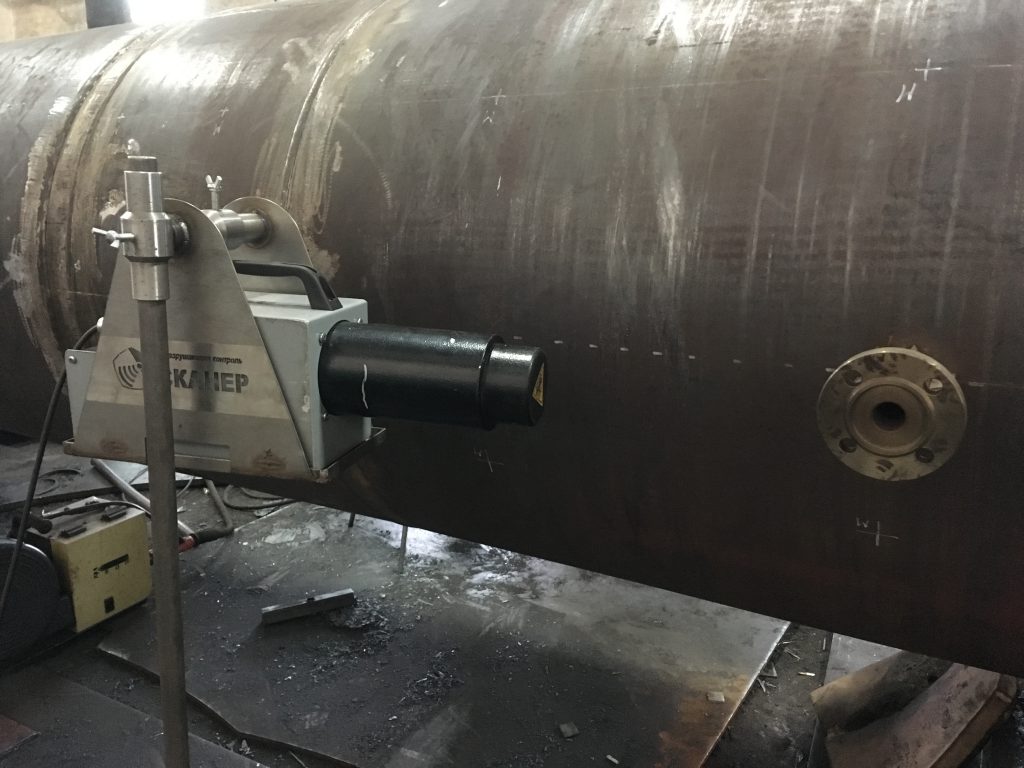

ООО «Сканер» оказывает услуги по радиационному контролю сварных соединений и материалов с характеристиками:
| Параметр | Значение параметра |
| Марки материалов | М01 (W01), М02 (W02), М03 (W03), М04 (W04), М05 (W05), М06, М07 (W07), М11 (W11), М21 (W21), М41 |
| Максимальные толщины контроля | Для групп М01 (W01), М02 (W02), М03 (W03), М04 (W04), М05 (W05), М06, М07 (W07), М11 (W11) – до 30 мм Для групп М21 (W21), М41- до 50 мм. |
| Объекты контроля | Объекты котлонадзора: 1.3 Сосуды, работающие под давлением свыше 0,07 Мпа; 1.4. Трубопроводы пара и горячей воды с рабочим давлением пара более 0,07 МПа и температурой воды свыше 115°С. Системы газоснабжения (газораспределения): 2.1. Наружные газопроводы. 2.1.1. Наружные газопроводы стальные. 2.2. Внутренние газопроводы стальные. 2.3. Детали и узлы, газовое оборудование. Оборудование нефтяной и газовой промышленности: 6.4. Оборудование газонефтеперекачивающих станций. 6.5. Газонефтепродуктопроводы. 6.6. Резервуары для нефти и нефтепродуктов. Оборудование взрывопожароопасных и химически опасных производств: 8.1. Оборудование химических, нефтехимических и нефтеперерабатывающих производств, работающих под давлением до 16 МПа. 8.2. Оборудование химических, нефтехимических и нефтеперерабатывающих производств, работающих под давлением свыше 16 МПа. 8.3. Оборудование химических, нефтехимических и нефтеперерабатывающих производств, работающих под вакуумом. 8.4. Резервуары для хранения взрывопожароопасных и токсичных веществ. 8.5. Изотермические хранилища. 8.6. Криогенное оборудование. 8.7. Оборудование аммиачных холодильных установок. 8.8. Печи. 8.9. Компрессорное и насосное оборудование. 8.10. Центрифуги, сепараторы. 8.11. Цистерны, контейнеры (бочки), баллоны для взрывопожароопасных токсичных веществ. |
| Класс дефектности | В диапазоне требований ГОСТ 23055-78 |
| Класс чувствительности по ГОСТ | В диапазоне требований СТО 00220368-010-2007 |
Радиационный контроль выполняется сотрудниками ООО «Сканер в соответствии с требованиями следующих основных нормативных документов:
- ГОСТ 7512-82 «Контроль неразрушающий. Сварные соединения. Радиографический метод».
- ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля».
- СТО 00220368-010-2007 «Швы сварных соединений сосудов и аппаратов, работающих под давлением. Радиографический метод контроля»
В ряде случаев, возможно выполнение работ по радиационному контролю по специализированным нормативным документам Заказчика.
Стоимость работ по выполнению радиационного контроля в ООО «Сканер» можно узнать здесь.
