Ультразвуковой контроль — один из методов неразрушающего контроля направленный на оценку качества внутренней структуры сварных соединений и материалов. Процедура проведения ультразвуковой дефектоскопии по точности получаемых результатов сопоставима с радиационным контролем. Относится к наиболее объективным видам неразрушающего контроля для выявления внутренних дефектов как в сварных соединениях, так и в материалах. Согласно ряда отраслевых нормативных документов, проведение ультразвукового контроля является обязательной процедурой. Является боле экономичным методом НК по сравнению с радиационным контролем. В ряде случаев из-за конструктивных и (или) технологических особенностей объекта контроля не во всех случаях возможно проведение ультразвукового контроля (например при невыполнении допустимых для контроля отношений диаметров и (или) толщин ввариваемых (свариваемых) элементов, конструктивного исполнения сварного шва, где контроль возможен только с одной стороны, материального исполнения шва (например биметалл), и т.п. В подобных случаях ультразвуковой контроль дополняют радиационным контролем, позволяющим в полной мере выявлять дефекты, не выявляемые при УЗД.
При проведении ультразвукового контроля выявляется наличие или отсутствие внутренних дефектов, при этом расшифровка вида дефекта не производится. Причиной выявления дефекта при ультразвуковом контроле может послужить наличие в объекте контроля таких дефектов, как: поры, свищи (сквозные дефекты), раковины, пористости, шлаковые и инородные включения, макро и микротрещины, непровары, рыхлоты и микро-рыхлоты, разностенности, смещения кромок, неправильные подрезы, скрытые несплошности между сваренными деталями, структурные расслоения, неоднородность наплавленного слоя.
В ряде случаев, ультразвуковой контроль дополняют радиационным контролем, позволяющим в полной мере установить вид дефекта и принять правильное решение по его устранению.

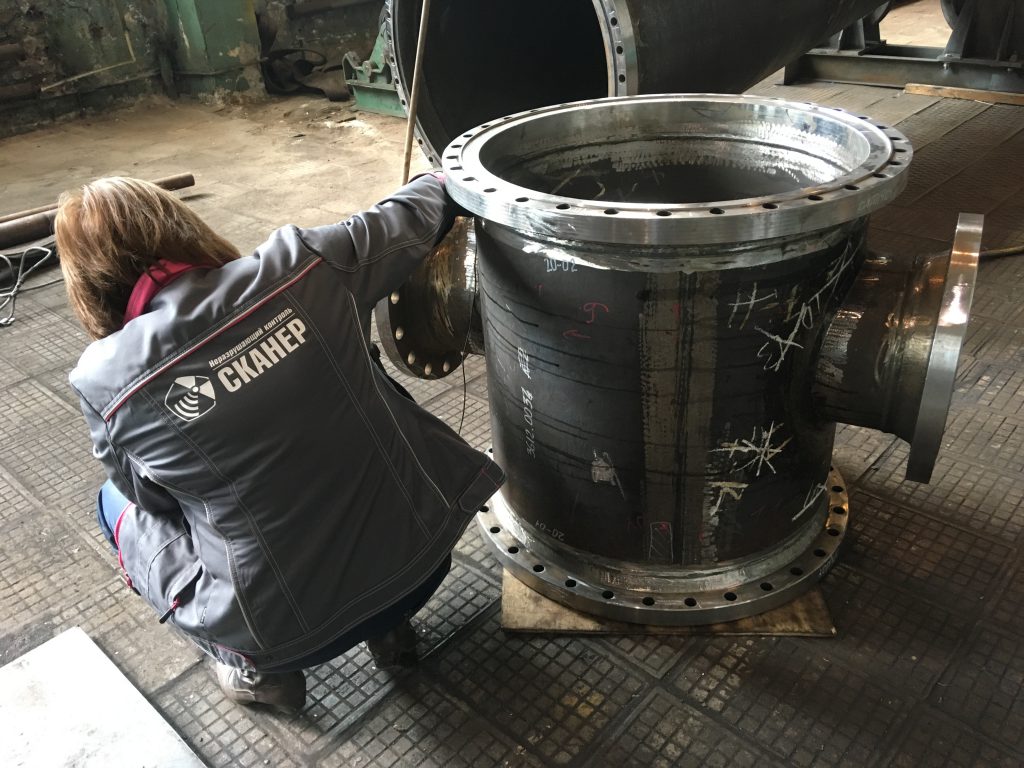

В случае выявления мест брака и иных дефектов, сотрудники Лаборатории неразрушающего контроля ООО «Сканер» выполняют разметку места расположения дефекта, протяженность и глубину его залегания, что позволяет визуализировать такие места расположения и оперативно принять решение о способах, методах и целесообразности их устранения. ФОТО БРАК УЗК
ООО «Сканер» оказывает услуги по радиационному контролю сварных соединений и материалов с характеристиками:
| Параметр | Значение параметра |
| Марки материалов | Материалы группы |
| Максимальные толщины контроля | Для группы — до мм Для группы — до мм. |
| Объекты контроля | Объекты котлонадзора: 1.3 Сосуды, работающие под давлением свыше 0,07 Мпа; 1.4. Трубопроводы пара и горячей воды с рабочим давлением пара более 0,07 МПа и температурой воды свыше 115°С. Системы газоснабжения (газораспределения): 2.1. Наружные газопроводы. 2.1.1. Наружные газопроводы стальные. 2.2. Внутренние газопроводы стальные. 2.3. Детали и узлы, газовое оборудование. Оборудование нефтяной и газовой промышленности: 6.4. Оборудование газонефтеперекачивающих станций. 6.5. Газонефтепродуктопроводы. 6.6. Резервуары для нефти и нефтепродуктов. Оборудование взрывопожароопасных и химически опасных производств: 8.1. Оборудование химических, нефтехимических и нефтеперерабатывающих производств, работающих под давлением до 16 МПа. 8.2. Оборудование химических, нефтехимических и нефтеперерабатывающих производств, работающих под давлением свыше 16 МПа. 8.3. Оборудование химических, нефтехимических и нефтеперерабатывающих производств, работающих под вакуумом. 8.4. Резервуары для хранения взрывопожароопасных и токсичных веществ. 8.5. Изотермические хранилища. 8.6. Криогенное оборудование. 8.7. Оборудование аммиачных холодильных установок. 8.8. Печи. 8.9. Компрессорное и насосное оборудование. 8.10. Центрифуги, сепараторы. 8.11. Цистерны, контейнеры (бочки), баллоны для взрывопожароопасных токсичных веществ. |
| Класс дефектности по ГОСТ | От до |
| Класс чувствительности по ГОСТ | От до |
Нормы оценки, по которым дефектоскописты ООО «Сканер» оценивают качество объекта контроля:
- Объекты котлонадзора:
- Системы газоснабжения (газораспределения):
- Оборудование нефтяной и газовой промышленности:
- Оборудование взрывопожароопасных и химически опасных производств:
Стоимость работ по выполнению ультразвукового контроля в ООО «Сканер» можно узнать здесь.
